45号钢未去应力退火螺栓截面图　　断口基本上与螺栓轴线垂直，断口位于螺纹根部，屈服变形微小，延伸、断口收缩均不明显，断面平齐，属于典型脆性断裂。

45号钢经去应力退火螺栓截面图　　断口沿U型凹槽断裂，断面收缩面及拉伸变形明显属于正常的韧性断裂。螺栓内部组织恢复平衡状态，螺栓获得良好的机械性能。

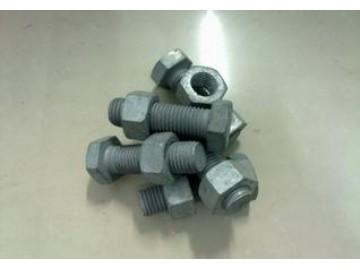

热浸镀锌螺栓是输电线路铁塔和电力金具的常用部件，其质量性能的优劣对线路能否安全运行起着重要作用。

输电线路铁塔在运行中，由于重载受压或风摆的作用，导致紧固用热浸镀锌螺栓受力不均衡，情况严重时，甚至会发生螺栓脆断、断头，严重威胁输电线路安全运行。2008年年初的雨雪冰冻灾害所造成的输电线路铁塔设施倒塌，在很大程度上就与紧固用热浸镀锌螺栓脆断、断头有关。

热浸镀锌螺栓现行处理方式

目前，输电线路铁塔用螺栓的加工工艺大致上分为两种：一种是冷镦成型加工工艺，另一种是局部加热热锻成型工艺。

冷镦成型加工工艺就是冷镦钢在经过冷拔后，直接在冷镦机上经过镦锻、挤压、切边、缩径，再采用螺纹搓丝方法，使螺纹成型。采用局部加热热锻成型工艺，就是材料在经过冷拔后，切成料段，在高频机上以900摄氏度至1100摄氏度高温进行局部加热，镦锻成六角头，杆部再经冷加工缩径、螺纹滚制加工。

加热热锻的原始工艺是将料段在煤炉里进行整根加热。由于此工艺不能满足环保要求,且产品质量难以控制,生产效率过低、成本过高，因此，目前电力行业铁塔螺栓生产厂家所采用的加工工艺，基本上都是局部加热和冷镦成型这两种方法。

值得注意的是，很多厂家的螺栓产品，在经过上述两种方式加工后，都不进行去应力退火处理。

加工出来的螺栓不经去应力退火处理时，其产品质量参数如下。

洛氏硬度。冷镦成型螺栓头部洛氏硬度超出标准，局部加热成型螺栓芯部硬度超出标准。其原因是锻压造成材料塑性、晶粒变形，使硬度提高。

拉伸试验。两种工艺加工而成的螺栓经过拉力试验，在承受最大载荷时产生脆断，屈服变形微小，延伸、断口收缩不明显，断口平齐，断裂位置位于螺纹根部，其断裂性质属于脆性断裂。

进行去应力退火处理的必要性

上述两种加工工艺，都以冷挤压、镦锻、冷缩径方式将螺栓加工成型。但是，冷加工使材料塑性变形，材料组织与性能发生不均匀变化。由于各部分变形不均匀，螺栓会产生残余内应力。螺栓内应力的存在具有时间延迟破坏的特性，即使螺栓被安装使用，在低于屈服强度的拉应力作用下(如风摆、受压、低温)，经过一段时间后，仍然可能因疲劳而发生突然断裂，因而存在较大的安全隐患
